压滤机入料泵选型主要参考数据。断定泵的额外流量泵的流量应满意实施元件z高速度央求,所以泵的输出流量qp应根据体系所需的z大流量和走漏量来断定,即qp≥Kqmax式中qp。
一泵的输出流量(L/min) K一体系的走漏系数,通常K=1.1~1.3 (管路长取大值,管路短取小值); qmax逐个实施元件实习需要的z大流量(L/min)。
由核算所得的流量，选用泵有以下几种状况:
①假定体系由单泵供给一个实施元件,则按实施元件的z高速度央求选用液压泵。

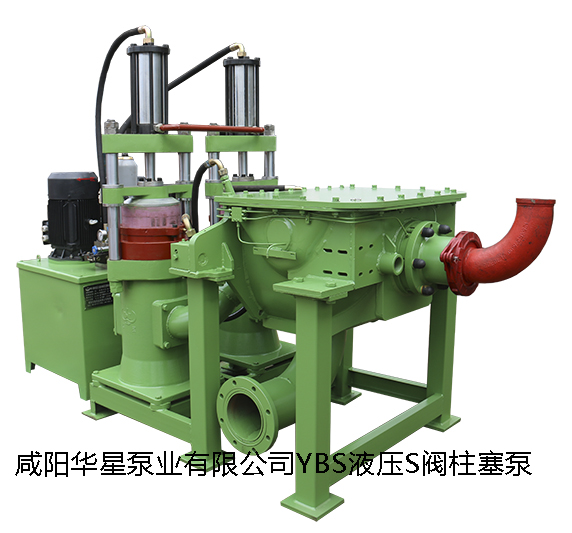

YBS液压S阀柱塞泵
②体系由一台液压泵供油给几个实施元件,则应核算出各个时期每个实施元件所需流量,做出流量循环图,按z大流量挑选泵的流量。
③假定体系由双泵供油,则按作业进给的z高工进速度央求，选用小流量泵;活络进给由双泵一起供油,应按活络进给的速度央求,求出活络进给的需油量,从中减去作业进给的小流量泵的流量,即为大流量泵的流量。
④多个实施元件一起动作,应按一起动作的实施元件的z大流量之和断定泵的流量。
⑤假定体系中有蓄能器做实施元件的动力赔偿,则泵的流量标准可选小些。
⑥关于作业进程一向用节省阀调速的体系,在断定泵的流量时,还应加上溢流阀的z小溢流量(通常取3L/min)。求出泵的输出流量后,按商品样本挑选额外流量等于或稍大于核算出的泵流量qp。
值得留神的是：
,选用的泵额外流量不要比实习作业流量大得太多,避免泵的溢流过多
,构成较大的功率扔掉。
第二,由于断定泵额外流量时思考了走漏的影响,所以额外流量比核算所需的流量要大些,这么将使实习速度也许稍大。
(2)
断定泵的额外压力泵的作业压力应根据液压缸的z高作业压力来断定,即
Pp≥Pmax+∑Δp或pp≥kPmax式中Pp一泵的作业压力(Pa); Pmax 一实施元件的z高作业压力(Pa) ∑Δp一进油路和回油路的总压力扔掉(Pa〉。初算时,对节省调速和较简略的油路可取(0.2~0.5)MPa;关于进油路设有调速阀和管路较杂乱的体系可取(0.5~1.5〉MPa。K一系数,思考液压泵至实施元件管路中的压力扔掉,取K=1.3~1.5。液压泵商品样本中,标明的是泵的额外压力和z高压力值。算出Pp后,应按额外压力来挑选泵,应使被选用泵的额外压力等于或高于核算值。在运用中,只需时间短超载场合,或商品阐明书中分外阐明的计划,才答应按高压挑选液压泵。
(3)
挑选液压泵的详细构造型式当液压泵的输出流量和作业压力断定后,就可以挑选泵的详细构造型式了。把已断定了的Pp和qp值,与要挑选的液压泵铭牌上的额外压力和额外流量进行比照,使铭牌上的数值等于或稍大于Pp。
和qp值即可(留神不要大得太多〉。通常状况下,额外压力为2.5MPa时,应选用齿轮泵;额外压力为6.3MPa时,应选用叶片泵;若作业压力更高时,就挑选柱塞泵;假定机床的负载较大,并有活络和慢速作业行程时,可选用限压式变量叶片泵或双联叶片泵;应用于机床辅佐设备,如送料和夹紧等不重要的场合,可选用价格低廉的齿轮泵;选用节省调速时,可选用定量泵;假定是大功率场合,为容积调速或容积节省调速时,均要选用变量泵;中低压体系选用叶片变量泵;中高压体系选用柱塞变量泵;在分外精细的场合,如镜面磨床等,央求供油脉动很小,可选用螺杆泵。
(4)
断定液压泵的转速当液压泵的类型和标准断定后,液压泵的转速应按商品样本中所规则的转速选用。
