柱塞泵吸程

创始人

2025-08-25 15:22:27

0次

　　柱塞泵的吸程是指泵能够从低于泵轴线的液面处，依靠自身吸力(负压)将流体吸入泵腔的最大垂直高度，单位通常为米(m)，是衡量泵吸液能力的核心指标，直接影响泵的安装位置和吸液效率。以下从基础概念、影响因素、计算逻辑、实际应用注意事项等方面展开详细说明：

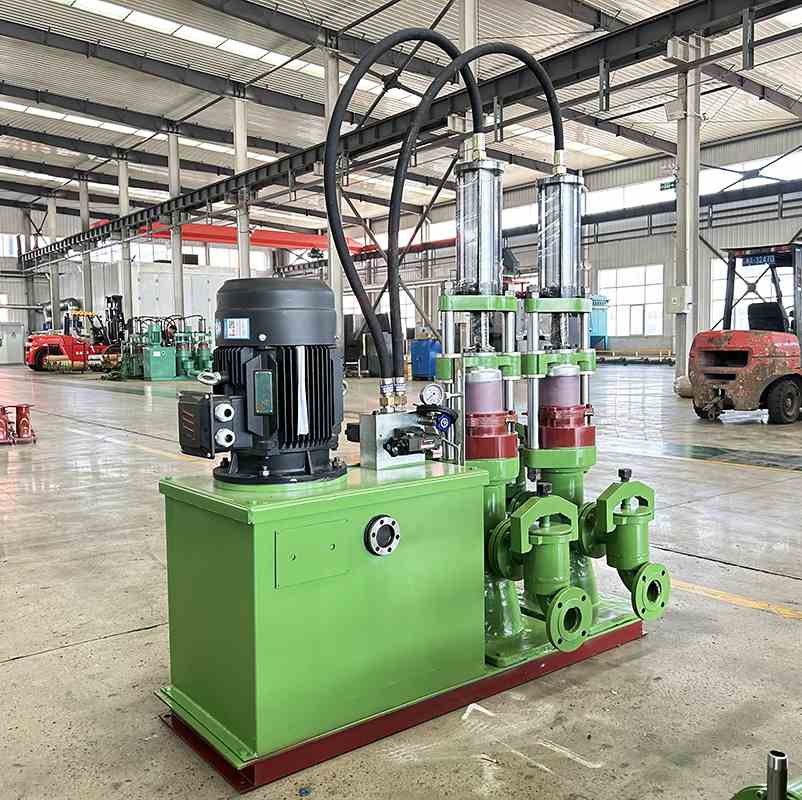

液压陶瓷柱塞泥浆泵-17

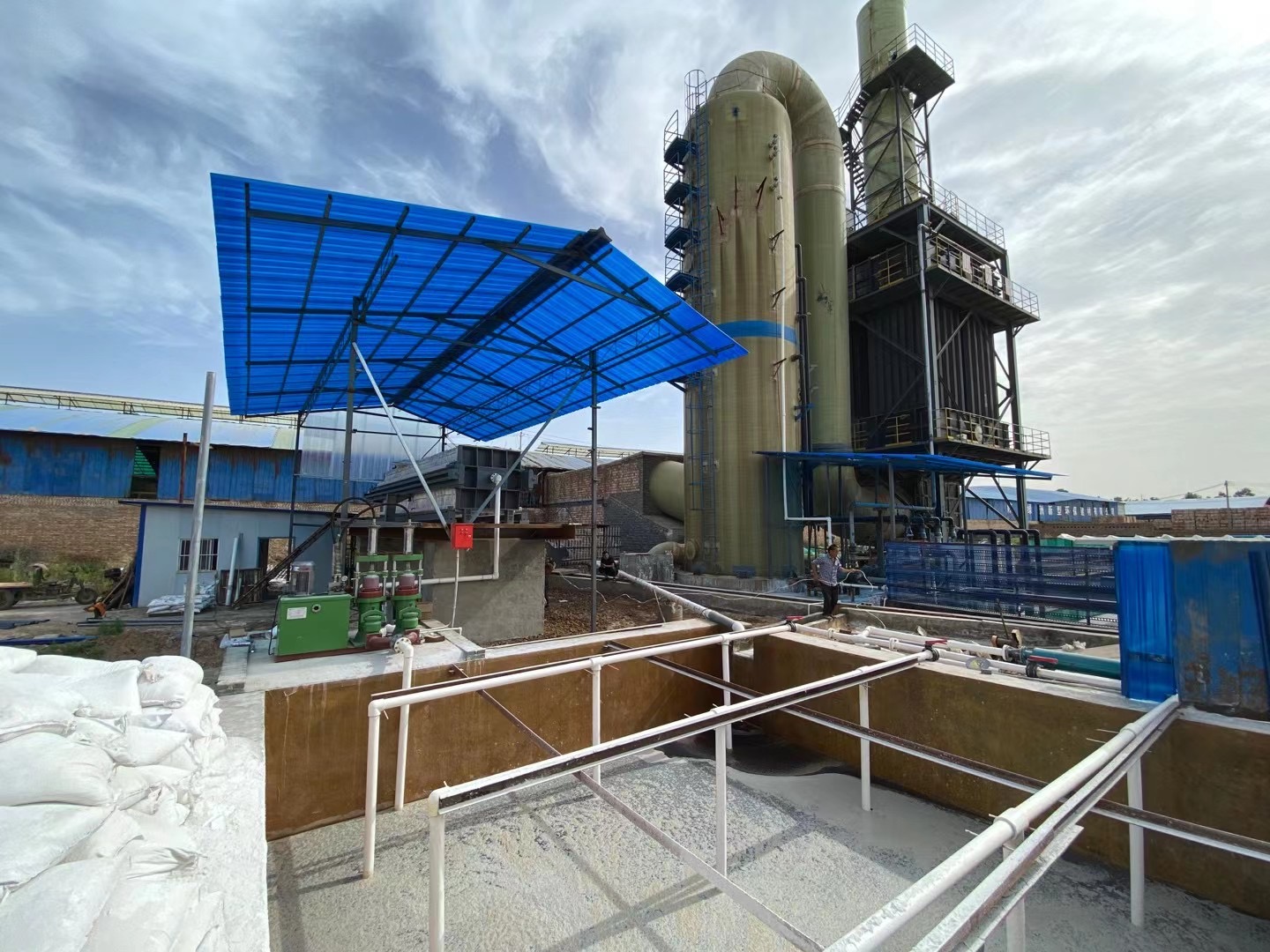

华星柱塞泵直接从开放式污水池抽取污水，自吸能力4-8米


华星柱塞泵直接从开放式污水池抽取污水，自吸能力4-8米

　　一、核心概念：吸程与 “气蚀” 的关键关联

　　柱塞泵属于容积式泵，其吸液过程依赖柱塞往复运动形成的 “工作腔容积扩大”—— 当柱塞向后运动时，工作腔内压力低于吸入液面的大气压，流体在大气压作用下克服管路阻力和垂直高度差，通过吸入阀进入工作腔。

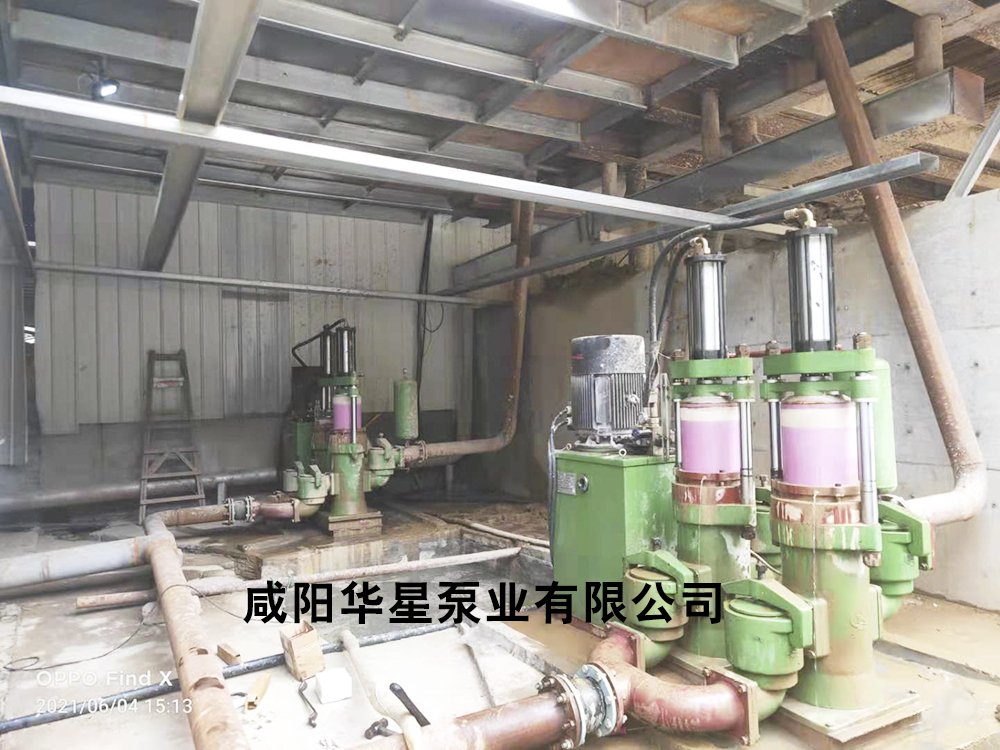

洗沙场使用华星柱塞泵现场

　　这里的 “吸程” 本质是大气压与泵吸入口负压的差值所能支撑的液柱高度，但受物理定律和实际工况限制，吸程并非无限大：

　　理论极限：在标准大气压(101.3kPa)、20℃清水条件下，大气压最多能支撑约 10.3m 高的水柱，因此柱塞泵吸程的理论最大值约 10m。

　　实际上限：由于泵吸入口存在管路阻力、流体黏滞阻力、泵内泄漏等损耗，以及 “气蚀” 风险(见下文)，实际工程中柱塞泵的吸程通常远低于理论值，多数在3~8m(具体需结合泵型、流体特性确定)。

　　二、影响柱塞泵吸程的 6 大关键因素

　　吸程并非泵的 “固定参数”，而是受流体性质、工况条件、泵结构共同影响的动态值，核心影响因素如下：

影响因素	具体作用机制
1. 流体的饱和蒸气压	流体温度越高，饱和蒸气压越大（如 80℃清水蒸气压约 47kPa，100℃时等于大气压）。若泵吸入口负压低于流体蒸气压，流体会 “沸腾” 产生气泡（即气蚀），气泡破裂会损坏柱塞 / 阀件，同时导致吸液中断，吸程被迫降低。
2. 吸入管路的阻力	吸入管的长度、管径、弯头数量、阀门类型（如截止阀阻力远大于球阀）会增加流体流动阻力。阻力越大，实际吸程越小（例如：10m 长、DN50 的钢管，若有 2 个 90° 弯头，阻力损失可能导致吸程减少 1~2m）。
3. 泵的安装高度	吸程是 “液面到泵轴线的垂直高度”，若泵安装过高（超过实际吸程），会导致吸液不足甚至无法吸液；若安装过低（液面高于泵轴线，即 “倒灌”），则无需依赖吸程，反而能提升吸液效率。
4. 流体的密度与黏度	- 密度：密度越大的流体（如泥浆、原油），单位高度液柱的重量越大，大气压能支撑的液柱高度（吸程）越小（例如：密度 1.2g/cm³ 的泥浆，理论吸程约 8.6m，低于清水的 10.3m）。 - 黏度：高黏度流体（如污泥、油脂）在管路中流动阻力大，会进一步降低实际吸程（例如：黏度 1000cP 的污泥，吸程可能仅为清水的 50%~70%）。
5. 泵的结构与密封性能	- 柱塞与泵缸的密封件（如陶瓷柱塞的密封圈）若磨损或老化，会导致工作腔 “漏气”，无法形成足够负压，吸程显著下降； - 吸入阀（如止回阀）若卡涩、关闭不严，会导致吸入的流体回流，破坏负压环境，降低吸液能力。
6. 环境大气压	大气压随海拔升高而降低（如海拔 1000m 处大气压约 89.8kPa，2000m 处约 79.5kPa）。大气压越低，能支撑的液柱高度越小，吸程随之降低（例如：海拔 3000m 地区，清水理论吸程仅约 7.3m，远低于平原地区）。
