液压陶瓷柱塞泵是污泥柱塞泵中适配高浓度、高含固量污泥（如市政污泥、工业污泥）的核心类型，其工作原理围绕 **“液压驱动 + 陶瓷柱塞往复运动”** 展开，通过容积变化实现污泥的高压吸入与排出，同时依托陶瓷材质的耐磨特性和液压系统的精准控制，解决污泥输送中的磨损、堵塞难题。以下从 “核心结构、工作循环、关键适配设计” 三方面详细解析：

一、核心结构：支撑污泥输送的 “液压 + 陶瓷” 核心组件

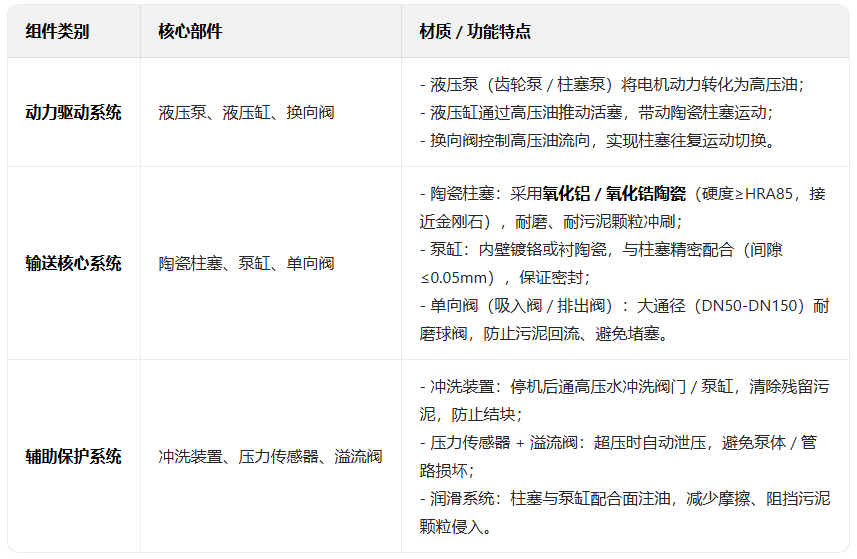

液压陶瓷柱塞泵的结构设计以 “适配污泥物性” 为核心，关键部件既包含液压驱动的动力系统，也有针对污泥磨损的陶瓷耐磨部件，具体如下：

二、工作原理核心：“液压驱动→柱塞往复→容积输送” 循环

液压陶瓷柱塞泵通过 **“一次柱塞往复”** 完成一个污泥输送周期，依托液压系统的推力和陶瓷柱塞的耐磨特性，实现高压、连续的污泥输送，具体分为两个阶段：

阶段 1：吸入阶段

液压系统换向：换向阀切换高压油流向，高压油进入液压缸的 “无杆腔”，推动液压缸活塞向后移动，进而带动与之连接的陶瓷柱塞同步后退；

泵腔形成负压：柱塞后退时，泵缸内的容积逐渐增大，腔内压力低于进料端压力；

单向阀动作：在压力差作用下，排出阀因单向密封特性关闭，吸入阀被负压推开；

污泥吸入：污泥池中的污泥在外部压力作用下，通过吸入阀进入泵缸，直至柱塞后退至 “最大行程”，泵腔被污泥填满，吸入阶段结束。

阶段 2：排出阶段

液压系统换向：换向阀再次切换高压油流向，高压油进入液压缸的 “有杆腔”，推动活塞向前移动，带动陶瓷柱塞向泵缸内部推进；

泵腔压力升高：柱塞前进压缩泵缸容积，腔内污泥被挤压，压力快速升高；

单向阀动作：腔内高压污泥推动吸入阀关闭，同时顶开排出阀；

污泥排出：高压污泥通过排出阀进入输送管路，被压送至目标设备，直至柱塞前进至 “最小行程”，大部分污泥被排出，排出阶段结束。

循环往复：连续输送的实现

液压系统通过换向阀持续切换高压油流向，驱动陶瓷柱塞不断重复 “后退吸入→前进排出” 的循环；同时，单向阀的交替开关确保污泥单向流动、无回流，最终实现污泥的连续、高压输送。

三、适配污泥输送的关键设计：解决 “磨损、堵塞、压力波动” 问题

液压陶瓷柱塞泵针对污泥 “高黏度、高含固量、易磨损管路” 的特性，设计了三大核心适配功能，确保稳定运行：

1.陶瓷材质抗磨损：

核心运动部件采用陶瓷材质，其硬度远高于污泥中的石英砂、金属颗粒，能有效抵御颗粒冲刷，使用寿命是普通金属柱塞泵的 3-5 倍（尤其适合含砂量高的工业污泥）。

2.液压变量调节：

通过调节液压泵的出油量或液压缸的行程，可无级调节陶瓷柱塞的往复速度或行程长度，进而改变泵的输出流量：

污泥输送初期：调大流量，快速填满滤室；

后期压榨阶段：减小流量、提高压力，挤出滤饼水分，适配污泥处理全流程需求。

3.防堵 + 超压保护：

大通径单向阀：避免污泥中粗颗粒堵塞阀门通道；

冲洗系统：每次停机后冲洗泵腔和阀门，防止残留污泥干涸结块；

溢流阀 + 压力传感器：当管路堵塞导致压力超限时，自动泄压，保护泵体和管路不被损坏。

总结

液压陶瓷柱塞泵的工作原理本质是 **“液压驱动的容积式往复输送”**：以高压油为动力，带动陶瓷柱塞往复运动，通过泵腔容积变化产生负压吸入污泥、高压排出污泥；同时依托陶瓷材质的耐磨性、液压系统的变量调节能力，以及防堵、超压保护设计，完美适配高浓度、高含固量污泥的输送需求，是市政污泥脱水、工业污泥处理的核心设备。
