yb300柱塞泵结构

创始人

2025-08-26 10:03:14

0次

　　YB300 柱塞泵属于液压驱动双缸双作用的陶瓷柱塞泵。其结构主要由以下部分组成：

　　电气箱部分：用于控制泵的运行，包含各种电气元件和控制系统，可实现对泵的启动、停止、调速、调压等功能的控制，确保泵按照设定的参数稳定运行。

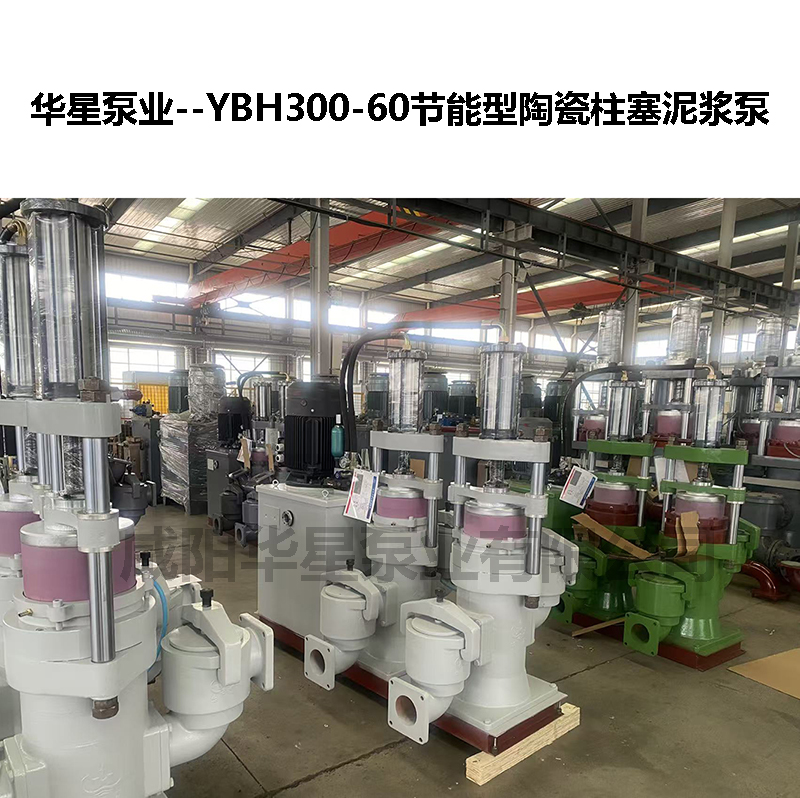

YBH300-60液压陶瓷柱塞泵-04

　　油箱部分：由油箱、油泵、集成块等零部件组成。油箱用于储存液压油，油泵将液压油从油箱中抽出并加压，为系统提供动力，集成块则集成了各种液压阀，用于控制液压油的流向、压力和流量等。此外，液压油回路中设有冷却器，可通过水冷却油温，保证液压系统在合适的温度范围内工作。

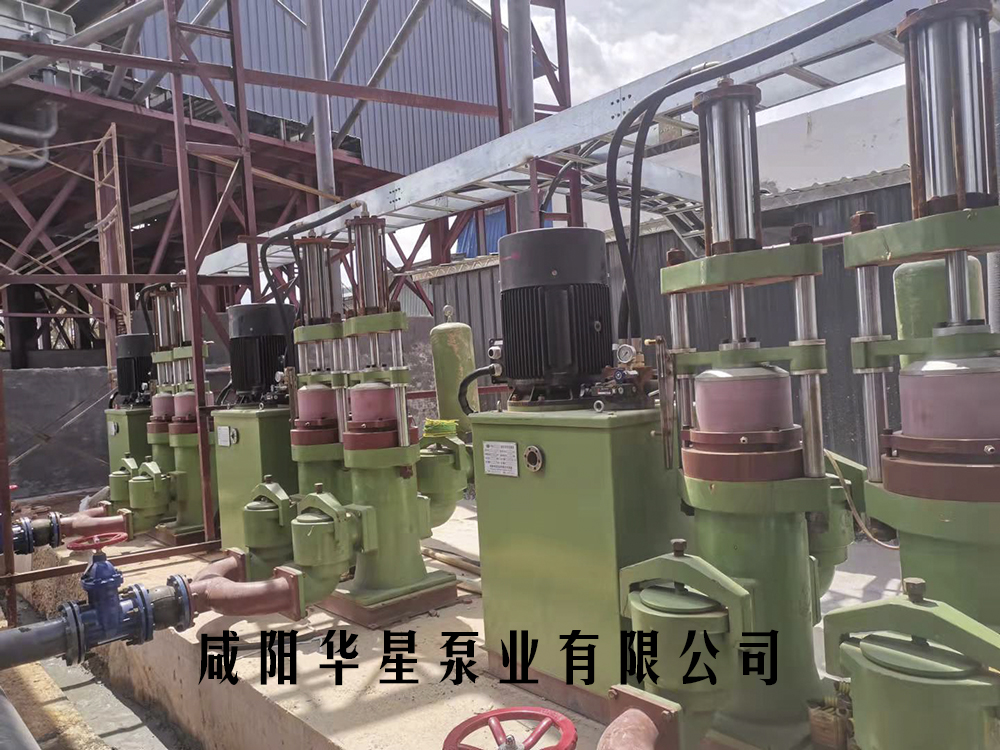

咸阳华星泵业有限公司生产的yb300柱塞泵在客户使用现场

　　动力油缸部分：动力油缸与柱塞泵通过导向杆、活塞杆及横梁连成一体。动力油缸内的活塞在液压油的作用下做往复运动，通过活塞杆带动陶瓷柱塞运动。作为主机部分液压传动系统中的换向架、单向行程阀(补油阀)及撞铁附与主机上，其中换向架用于改变液压油的流向，使活塞能够往复运动，单向行程阀(补油阀)用于补充液压系统中的油液，保证系统的正常运行。

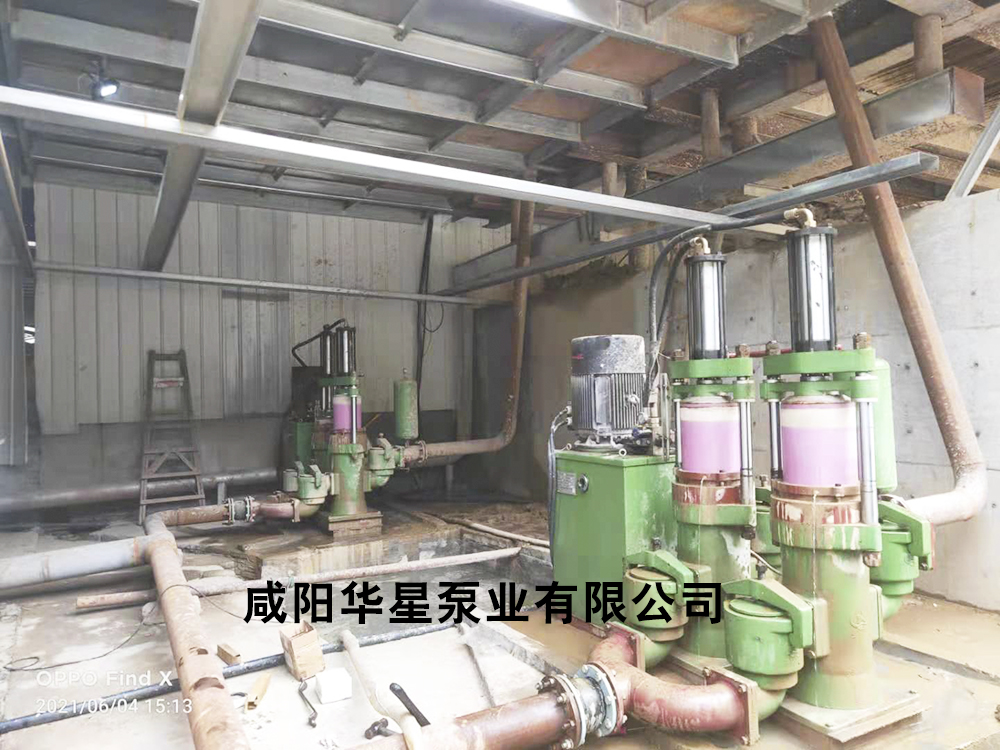

咸阳华星泵业有限公司生产的yb300柱塞泵在客户使用现场

　　陶瓷柱塞泵部分：由缸体、瓷质柱塞、密封填料、进出浆阀、空气稳压罐等部件组成。缸体是柱塞泵的工作腔，瓷质柱塞在缸体内做往复运动，实现吸浆和排浆动作。密封填料用于防止浆料泄漏，保证泵的密封性能。进出浆阀控制浆料的进出，空气稳压罐则用于稳定泵的输出压力，减少压力波动。

yb300柱塞泵结构
